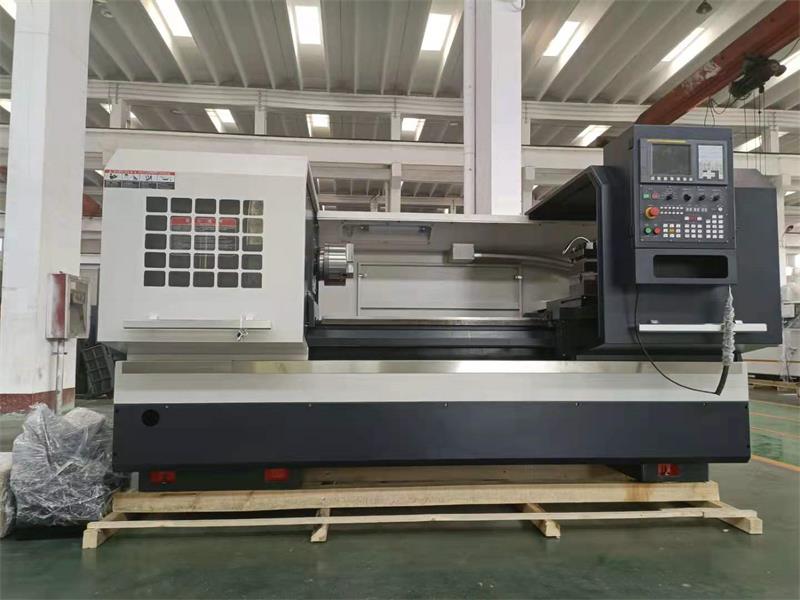

广数-CAK6166数控车床

CAK6166数控车床机床采用整体铸造平式床身，采用树脂砂工艺铸造，导轨面宽,采用中频淬火，淬硬层深2～3mm，硬度达HRC52以上，床鞍、滑板滑动导轨面贴塑处理，使得动、静摩擦系数接近，避免了低速爬行现象的发生。

产品型号：广数-CAK6166

加工精度：IT6-IT7

电机功率：7.5kw

刀具配置：4工位电动刀架

机器重量：2300-4300kg

外形尺寸：2750×1550×1900mm

免费询价

24小时免费咨询电话0632-5806100

 CAK6166数控车床参数

技术参数		CAK6166 CAK6166B CAK6166C
床身最大工件直径		660mm
床身上最大工件长度		750/1000/1500/2000/3000mm
主轴孔锥度		莫氏No.6MT6[Φ90 1:20(B型)][Φ113 1:20(C型)]
卡盘规格		C6 [D8(B型C型)]
主轴通孔直径		Φ52mm[Φ80mm (B型)][Φ105mm (C型)]
转速范围		三档自动变速 21-1620rpm(I 162-1620 II 66-660 III 21-210)
尾座顶尖行程		150mm
尾座套筒锥度		MT5
定位精度		+-0.015mm
重复定位精度		+-0.006mm
快移速度		4/6m/min
电机功率		7.5kw
包装尺寸 Packing dimensions (L×W×H mm)	Overall dimensions for 750	2550×1550×1900mm
	Overall dimensions for 1000	2750×1550×1900mm
	Overall dimensions for 1500	3250×1550×1900mm
	Overall dimensions for 2000	3700×1550×1900mm
	Overall dimensions for 3000	4710×1550×1900mm
重量 Weight(kg)	Length	净重N.W./毛重G.W.
	Overall dimensions for 750	2300/2900
	Overall dimensions for 1000	2450/3050
	Overall dimensions for 1500	2650/3250
	Overall dimensions for 2000	2880/3450
	Overall dimensions for 3000	3700/4300

结构特点

1.床身

机床采用整体铸造平式床身，采用树脂砂工艺铸造，导轨面宽,采用中频淬火，淬硬层深2～3mm，硬度达HRC52以上，床鞍、滑板滑动导轨面贴塑处理，使得动、静摩擦系数接近，避免了低速爬行现象的发生。

2.床头箱

机床床头箱采用手动三档，分为高中低三个档位，根据加工需求来选择相应的档位，结构简单，降低了故障率,也降低了维修费用，既可提供大的扭矩，又可在每挡内实现无级变速。

3. 进给系统

横、纵向进给采用伺服电机通过一个弹性联轴器与滚珠丝杠直接连接；纵向滚珠丝杠采用一端固定一端支承的方式。这种支承方式可使丝杠一端 能自由延伸，可避免了在工作过程中由于温度升高而引起丝杠伸长。

4. 尾座

尾座分为手动尾座和液压尾座两种配置。手动尾座旋转手轮来移动尾座主轴，锁紧手柄锁紧尾座主轴 ；液压尾座通过M指令或手动方式 ，使得液压缸工作，推动尾座主轴，手动锁紧手柄可锁紧尾座主轴，尾座体手动锁紧。

5. 刀架

刀架采用国产知名品牌每转一工位所用时间为3~3.5秒。重复定位精度高达±0.008mm。同时在设计制造中采用高精度大直径齿盘分度定位，刚性好。重切削时变形小，机床也可配卧式六方刀架，使机床具有更加专业的加工性能。

6. 液压及润滑系统

机床可根据用户要求配置液压卡盘、液压尾座等。液压系统选用了变量叶片泵，液压控制元件均选用台湾产品，液压油箱放置在机床侧面。液压回路的控制阀放置在油箱的上部，便于集中管理和维修，各个液压回路均采用叠加阀安装方式，结构紧凑，安装方便。该液压系统各执行油缸的压力可分别调整并有压力保护装置。

机床床头箱采用箱外独立油泵润滑，其油箱位于机床前床腿；机床通电后，可实现床头箱的润滑。机床的横向、纵向导轨,横向、纵向滚珠丝杠采用贝奇尔自动集中润滑系统。
