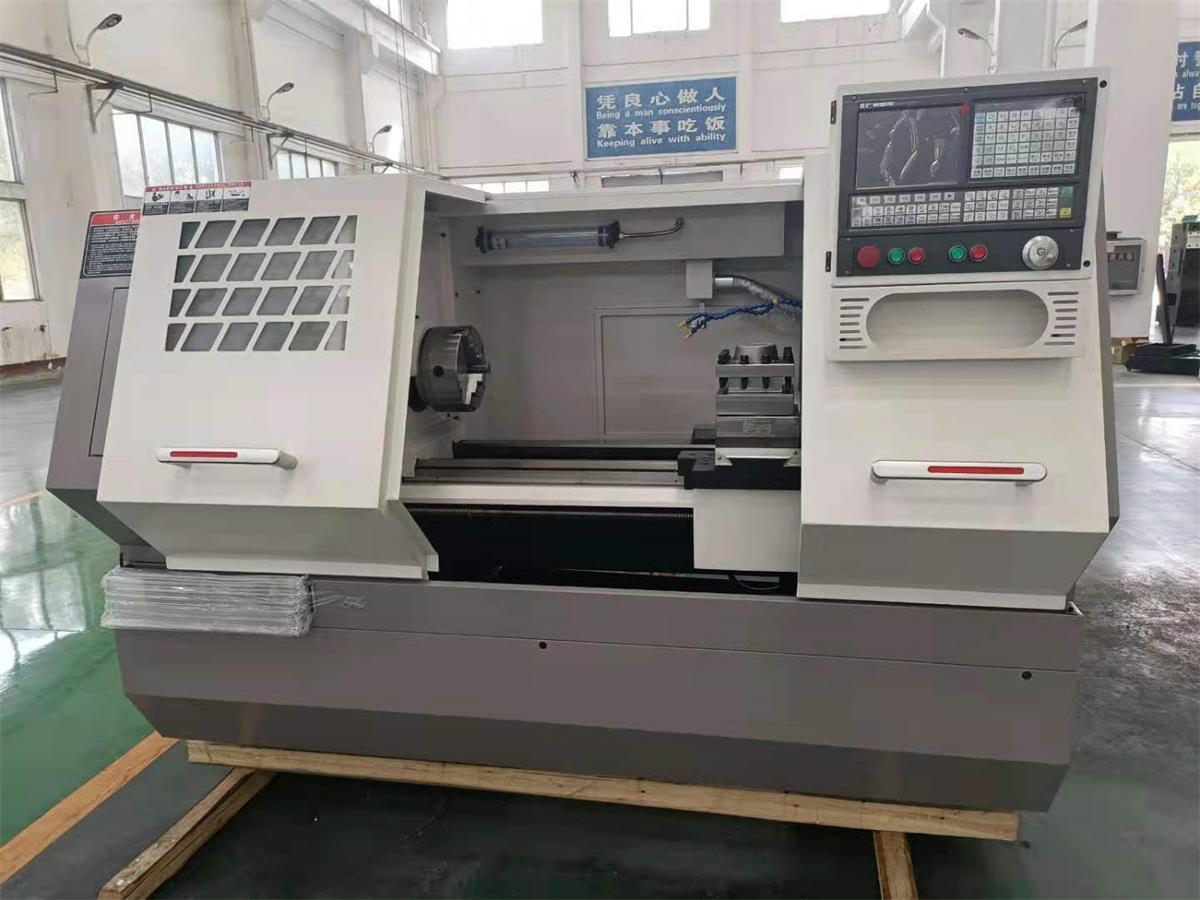

西门子-CK6136数控车床

机床采用传统的卧式车床布局。整体设计，密封性好，符合安全标准。床身、床腿等主要基础件均采用树脂砂铸造，人工时效处理，整机稳定性优越。

产品型号：西门子-CK6136

加工精度：IT6-IT7

电机功率：7.5KW/11KW

刀具配置：4工位电动刀架

机器重量：1900/2100kg

外形尺寸：2405×1100×1620

免费询价

24小时免费咨询电话0632-5806100

西门子-CK6136数控车床特点及关键技术指标

1、机床采用传统的卧式车床布局。整体设计，密封性好，符合安全标准。床身、床腿等主要基础件均采用树脂砂铸造，人工时效处理，整机稳定性优越。

2、机床纵、横向运动轴采用伺服电机驱动、精密滚珠丝杠副、高刚性精密复合轴承传动，脉冲编码器位置检测反馈的的半闭环控制系统。导轨副采用国际流行的高频淬火（硬轨）加“贴塑”工艺，各运动轴响应快、精度高、寿命长。

3、主轴转速高，可选用变频调速范围宽，整机噪音低。

4、可选用独特的电控自动换档机构，高、中、低档可自动切换，程序可连续运转，大大提高了加工效率。

5、机床的外观防护设计按照国际流行趋势，造型新颖独特，防水、防屑，维护方便；体现了时代特点。

6、主轴通孔直径大，通过棒料能力强，适用范围广。

7、机床操作系统按照人机工程学原理，操纵箱独立并旋转设置，可任意位置移动，方便了操作者就近对刀，是人性化设计的体现。

8、配有集中润滑器对滚珠丝杠及导轨结合面进行强制自动润滑，可有效提高机床的动态响应特性及丝杠导轨的使用寿命。

9、床鞍及滑板导轨结合面采用“贴塑”处理，移动部件可实现微量进给，防止爬行。

10、可选用内喷淋式不抬起刀架更有利于提高工件表面质量及防止冷却液飞溅。

11、机床标准配置采用国内名牌的立式四工位刀塔。特殊配置可选择六工位的卧式刀塔.

12、机床可根据用户要求配置手动、气动、液压卡盘或手动、气动、液压尾座等。

技术参数

项目	项目名称	技术参数
技术规格	床身上最大回转直径 （mm）	400
	滑板上最大工件回转直径（mm）	205
	最大加工长度（mm）	750、1000
主传动	主传动形式	二档机械变速，变频无级调速
	主轴转速级数	无级
	主轴转速范围（r/min）	50-1800
	主轴头形式	6号 A2型
	主轴定心轴项锥度	1：4
	主轴孔直径（mm）	φ52
	主轴内孔锥度	MT6
	主电机功率	5.5KW
进给系统	刀架最大行程（mm）	X向：260       Z向：760、1020
	快速移动进给（mm/min）	X向：5000      Z向：10000
	重复定位精度（mm）	X向：0.01       Z向：0.015
	工件加工精度	IT6-IT7
	工件表面粗糙度	Ra1.6
尾座装置	尾座套筒直径（mm）	φ60
	尾座套筒行程（mm）	120
	尾座套筒锥孔锥度	莫氏4#
刀架装置	标准配置	立式四工位电动刀架
	特殊选择配置	卧式六工位电动刀架
	重复定位精度（mm）	0.008
	刀杆截面（mm）	25×25
外形尺寸及重量	机床外形尺寸（长×宽×高）（mm）	2405×1100×1620      2655×1100×1620
	机床净重  （Kg）	1900                  2100

西门子-CK6136数控车床优点：

1.长使用寿命：铸件均为树脂砂铸造，多重时效定型，床身、滑座、工作台及主轴箱均采用耐磨铸铁，导轨采用硬接触，导轨面并经中高频淬火；淬硬层在2mm以上。

2.高刚性和稳定性：加宽床身及立柱，合理的筋骨结构，使得机床的刚性和稳定性得到有效保障。

3.高效高精：皮带式主轴转速高，能有效提高小孔的加工效率。齿轮式主轴输出扭矩高，能有效提高大刀盘铁面的加工效率。齿轮式主轴所有传动齿轮均采用高品质合金渗碳材料，并经渗碳淬火，磨齿。
